Fabricants d'interruptors d'inclinació de la Xina, proveïdors de sensors de vibració, fàbrica d'interruptors d'inclinació unidireccionals - Shenzhen Chengshengxing Technology Co., Ltd.

18+

Anys de fabricació d'interruptors de sensor

2,000m²

Planta controlada de temperatura i humitat

3Munitats/dia

Capacitat de muntatge en 4 línies automatitzades

500K+

Cicles de commutació en models bàsics

Una fàbrica d'interruptors de sensor integrat darrere de la marca CSX

Shenzhen Chengshengxing Technology Co., Ltd. és un fabricant impulsat per la tecnologia especialitzat en la investigació, desenvolupament i producció massiva de sensors de vibració en miniatura, interruptors de detecció d'inclinació, interruptors de boles i interruptors fotoelèctrics. Els nostres components proporcionen detecció de vibració, inclinació, angle i orientació per als productes que han de detectar moviment, inclinació, posició o direcció, de manera fiable i amb un cost mínim. Des de la nostra fundació el 2008, hem construït una cadena de valor interna completa: eines de precisió, línies de muntatge automatitzades, plataformes de prova dedicades i control de qualitat del procés complet. Aquesta integració vertical és la que ens permet mantenir els interruptors de sensor SMT competitius pel que fa al preu sense comprometre els materials de contacte, el segellat o la consistència de producció.

1. Disseny purament mecànic, de potència zero
2.Fiabilitat paral·lel multicanal
3. RoHS compatible i segellat al buit
4.OEM/ODM i personalització completa
5.Mostres gratuïtes per a l'avaluació
6.Enviament global ràpid

Més informació

Interruptors de sensor per a cada requisit de detecció

Quatre famílies de productes dissenyats que cobreixen vibracions, inclinació, orientació i detecció de moviment, des de peces SMD ultracompactes fins a interruptors segellats de grau industrial.

Sèrie de detecció de vibracions

Sensors i interruptors de vibració mecànica que detecten microvibracions, desplaçaments i moviments amb potència de repòs zero.

1. Sensor de vibració de sensibilitat ultra alta (sèrie CSX-SEN)

2. Interruptor de vibració d'alta sensibilitat (S180 / S300)

3. Interruptor de vibració de sensibilitat mitjana-alta (S01 / S02 / S06 / S08)

Veure llista de productes

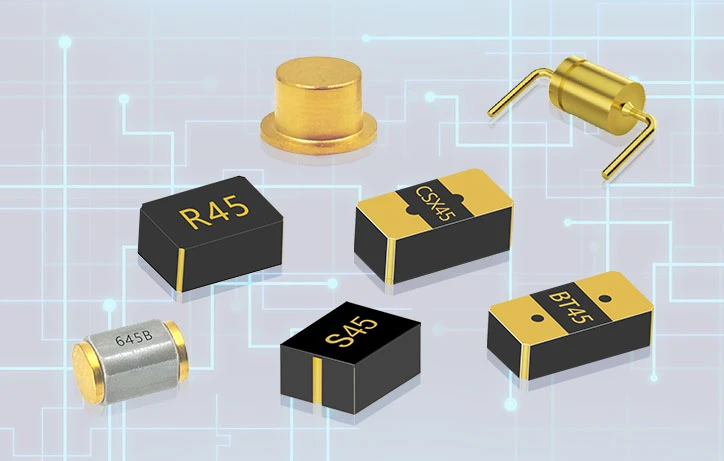

Interruptors d'inclinació omnidireccionals

Interruptors d'inclinació paral·lel multicanal per a la protecció de capcament i la detecció d'angles en PCB horitzontals o verticals.

1. Interruptor d'inclinació omnidireccional de la sèrie CSX (15 graus -90 graus)

2. Placa vertical VT45 / XT45 (NO / NC)

3.Tipus industrials verticals i horitzontals (IP65–IP68)

Veure llista de productes

Interruptors unidireccionals / multidireccionals

Interruptors mecànics unidireccionals, bidireccionals, quatre i sis eixos que substitueixen els giroscopis en productes de detecció d'orientació.

1.Interruptor d'inclinació unidireccional (S07, S07D, CSX2010)

2. Interruptor d'inclinació bidireccional (S07B, 90180, CSX90A)

3. S04 de quatre vies i S de sis vies86 (alternativa al giroscopi)

Veure llista de productes

Altres interruptors de sensor

Interruptors d'alta fiabilitat per a aplicacions que necessiten detecció sense desgast i sense contacte o detecció combinada de moviment i postura.

1. Interruptor d'inclinació fotoelèctric (CSX15PS–CSX60PS)

2. Interruptor de detecció de moviment i postura (X65 / BT45)

3. Altres interruptors d'inclinació

Veure llista de productes

Productes destacats: especificacions d'enginyeria per al disseny

Sensor de vibració (sensibilitat ultra alta)
Interruptor d'inclinació omnidireccional de la sèrie CSX
Interruptor de micro vibració (gratuït per al consumidor)
Interruptor d'inclinació fotoelèctric
Interruptor d'inclinació multidireccional
Interruptor d'inclinació omnidireccional vertical (grau industrial)

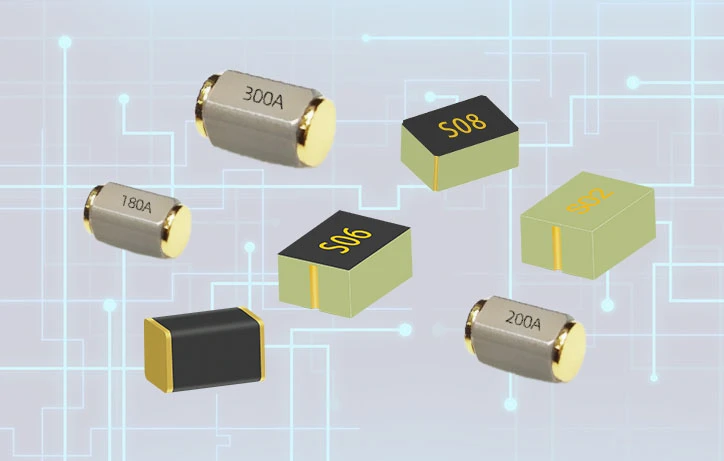

Sensor de vibració d'ultra alta sensibilitat

CSX-SEN-180A / 200A / 300A · SMT · Boles dobles xapades en or

Aquesta sèrie de sensors de vibració té un disseny purament mecànic i no consumeix energia mentre està en funcionament. Detecta els canvis ambientals mitjançant les fluctuacions de tensió generades per dues boles internes xapades en or, que permeten la detecció de vibracions omnidireccionals, la detecció de desplaçament o el despertar activat pel moviment. Quan es produeix una vibració o un desplaçament, el sensor genera transicions contínues d'alt a baix voltatge. (La sensibilitat es pot ajustar mitjançant el programari MCU.)

Paràmetre	Valor
Autoconsum d'energia	≈ 0
Tensió de funcionament	0,5 – 24 VDC
Corrent de funcionament	2 µA – 10 mA
Resistència de contacte	< 30 Ω
Resistència d'aïllament	> 10 MΩ
Temperatura de funcionament	−40 graus a +85 graus
Mides dels paquets	2,0×2,0×3,0 mm · 2,5×2,5×4,8 mm · 3,0×3,0×5,2 mm
Muntatge	SMT

Interruptor d'inclinació omnidireccional de la sèrie CSX

CSX15-CSX90 · Substrat IC multicanal paral·lel + multicompleta

Quan l'interruptor es col·loca horitzontalment amb el costat del personatge cap amunt, es manté de manera fiable en estat apagat; quan el dispositiu s'inclina en qualsevol direcció fins a un angle d'activació precís, el circuit passa immediatament a l'estat d'encesa. Aquesta sèrie de productes utilitza un innovador procés d'embalatge laminat de diverses capes i utilitza un disseny d'estructura paral·lel multicanal, primer a la indústria, resolent completament els problemes de fiabilitat de llarga data associats als interruptors de boles tradicionals.

Paràmetre	Valor
Opcions d'angle d'activació	15 graus / 30 graus / 45 graus / 60 graus / 80 graus / 90 graus
Mida del paquet	4,9 × 2,5 × 1,85 mm
Estructura	Paral·lel multicanal + perles múltiples
Tensió / corrent de funcionament	0,5–24 VDC · 2 µA – 10 mA
Muntatge	Admet el muntatge horitzontal (cara dins o cara a fora) i muntatge vertical (al costat de l'altre)
Aplicacions	Alarmes d'apagada, antimanipulació i antivandalisme

Interruptor de vibració en miniatura de grau de consum

S180/S300/S01/S02/S06/S08 Substrat IC/PCB

Aquesta sèrie d'interruptors de vibració inclou una carcassa de PCB multicapa laminat i un disseny totalment mecànic, que ofereix una mida compacta i un consum d'energia zero. L'esfera banyada daurada interna pot detectar amb precisió vibracions minúscules i desplaçaments ràpids, produint contínuament nivells lògics alts/baixos quan s'activa; la seva sensibilitat es pot ajustar mitjançant programari. Aquest producte és adequat per a dispositius que funcionen amb bateries i de baixa potència, permetent l'activació del moviment i la detecció precisa de moviment/inactivitat, i serveix com una alternativa rendible als sensors de gravetat (sensors G).

Paràmetre	Valor
Estructura	Perla simple/perla doble
Mètodes d'instal·lació	SMT
Dimensions del paquet	222,8 mm/334,5 mm/21,50,95 mm/3,24,81,6 mm/3,24,81,6 mm/21,51,25 mm

Interruptor d'inclinació fotoelèctric

CSX15PS – CSX60PS · LED d'emissió d'infrarojos + LED de recepció d'infrarojos + LED únic · Cicle de treball del 100%

Un interruptor d'inclinació òptic amb un emissor i receptor d'infrarojos integrats. Una bola que roda bloqueja el camí de la llum en estat normal; la inclinació a l'angle preestablert mou la pilota i obre el canal òptic per a una commutació sense desgast i sense contacte amb una fiabilitat de conducció del 100%. Nota: aquesta sèrie té un consum més elevat de silenci i està pensada per a aparells d'alimentació externa, no per a productes de bateries.

Paràmetre	Valor
Opcions d'angle d'activació	15 graus / 30 graus / 45 graus / 60 graus
Tensió de funcionament	3,3 / 5 VDC
Corrent de funcionament	10 mA
Vida útil	50.000 hores
Mida del paquet	4,2 × 3,2 × 3,0 mm
Mètodes d'instal·lació	Placa horitzontal/Tauler vertical SMT/DIP

Interruptor d'inclinació multidireccional

S07B/90180/CSX90A/1980Dues perles en sèrie, dues perles en paral·lel, tres perles en paral·lel + tres perles en sèrie + una perla

En l'estat inicial, els pins 1 i 2 estan connectats; quan s'inclina a l'angle de commutació, els pins 1 i 3 estan connectats.
Alternativament, en l'estat inicial, l'interruptor està normalment obert; quan s'inclina en una direcció a l'angle de commutació, els pins 1 i 2 estan connectats; quan s'inclina en l'altra direcció a l'angle de commutació, els pins 1 i 3 estan connectats.

Paràmetre	Valor
Dimensió del paquet	4,9 * 2,5 * 1,6 mm / 4,9 * 2,5 * 2,3 mm / 4,95 * 5,15 * 3,1 mm
Valoració del segell	IP68
Material	PCB
Muntatge	Placa vertical, Placa horitzontal
Consum d'energia	≈0

Interruptor d'inclinació vertical de grau industrial

615A – 865A · Maquinari de precisió · Perla única

Construïda segons els estàndards industrials amb mecanitzat de metalls d'ultra precisió i embalatge automatitzat, aquesta família ofereix una detecció angular precisa i una gran adaptabilitat ambiental per a aplicacions exigents. Col·locat verticalment, el dispositiu es manté obert; inclinar més enllà de l'angle calibrat tanca ràpidament el circuit per despertar un MCU. Ideal per a les alarmes antimanipulació de comptadors intel·ligents de gas, aigua i electricitat i caixes fortes, a més de protecció contra bolcadas per a escalfadors i dispositius mèdics.

Paràmetre	Valor
Models	615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A
Opcions d'angle d'activació	15 graus / 30 graus / 45 graus / 60 graus / 65 graus
Valoració de segellat	IP68
Mides dels paquets	3,0 × 3,0 × 5,2 mm · 5,5 × 5,5 × 7,2 mm

La mecànica darrere d'un interruptor de sensor de potència zero

Entendre el principi de funcionament senzill i robust dels commutadors CSX ajuda els enginyers a seleccionar el component adequat i confiar-hi durant anys de servei de camp.

Pas 1: l'estat de repòs

En la seva posició normal, una bola banyada en or de precisió descansa en una cavitat calibrada, mantenint els contactes interns oberts (tipus normalment obert) o tancats (tipus normalment tancat). No passa corrent per l'element sensor.

Llegeix més

Pas 2: el disparador

Quan el dispositiu s'inclina, vibra o es desplaça més enllà del llindar calibrat, la bola gira a una nova posició i tanca o obre el camí de contacte. El canvi és mecànic i instantani.

Llegeix més

Pas 3: el senyal

La transició de nivell alt/baix resultant la llegeix directament l'MCU o ASIC amfitrió. Com que l'interruptor en si no consumeix energia, el sistema es manté en estat de son profund fins que es produeix l'esdeveniment.

Llegeix més

Vibració i desplaçament

En els sensors de vibració, les transicions altes/baixes contínues generades pel moviment de la pilota codifiquen esdeveniments de moviment. La sensibilitat es pot ajustar al firmware, permetent als dissenyadors ajustar la detecció sense canvis de maquinari.

Llegeix més

Inclinació i orientació

Les estructures dedicades unidireccionals, bidireccionals, de quatre i sis direccions utilitzen la posició de la pilota i diversos canals per informar de la direcció o la cara, una resposta mecànica a la detecció electrònica d'orientació.

Llegeix més

Per què guanya Mechanical

Sense calibratge de firmware, sense condicionament analògic, sense corrent d'espera. Per a tasques senzilles de despertar, volcar i inclinar, un interruptor mecànic és més ràpid d'integrar i molt més barat que un sensor G.

Llegeix més

On es dissenyen els interruptors del sensor CSX

Els nostres components ofereixen despertar per vibracions, detecció d'inclinació, detecció d'orientació i protecció contra bolcats en una àmplia gamma d'indústries.

Electrònica d'automoció

Detecció fiable en entorns durs i rics en vibracions per a sistemes de seguretat i comoditat.

Localitzador GPS per al cotxe, difusor intel·ligent d'aromateràpia per al cotxe
Mirall retrovisor en streaming, TPMS (sistema de control de la pressió dels pneumàtics)
Dashcam

Veure detalls

wearables i electrònica de consum

Detecció de despertar i postura de baixa potència que allarga la durada de la bateria.

Cascs intel·ligents, rellotges intel·ligents i polseres intel·ligents
Pistola de massatge intel·ligent, bàscula intel·ligent de greix corporal
Aparells de massatge, aparells de neteja facial, pulsioxímetres
Corrector de postura

Veure detalls

Casa intel·ligent i seguretat

Detecció intel·ligent per a sistemes de comoditat, seguretat i anti-intrusió.

Panys de portes intel·ligents, càmeres intel·ligents, papereres intel·ligents
Comptadors de gas, comptadors elèctrics, comptadors d'aigua
Raspalls de dents elèctrics, comandaments a distància
Caixa forta

Veure detalls

Electrodomèstics

Protecció d'apagada de captació i detecció de tapa/estat per a productes domèstics.

Càntra de filtre d'aigua, tassa escalfada, tassa de suc
Làmpades germicides, aparells d'ultrasons, seients de vàter
Escalfadors, petits ventiladors, Mosquito Killer
Humidificador, difusor d'aromateràpia

Veure detalls

Industrial, de serveis públics i mèdic

Interruptors segellats i de llarga vida per a aplicacions de mesura, seguretat i antimanipulació.

Alarmes antimanipulació per a comptadors de gas / aigua / electricitat i caixes fortes
Protecció contra el volc de dispositius mèdics
Estacions de recàrrega, Equips electromecànics
Etiquetes logístiques i seguiment d'actius

Veure detalls

A l'aire lliure, tàctics i joguines

Interruptors compactes per a instruments de precisió, dispositius esportius i productes d'entreteniment.

Telescopis, visors reflex de punt vermell, visors d'imatge tèrmica infraroja, etc.
Ordinador de bicicleta, llum posterior
Joguines intel·ligents, daus de joguina, cubs de Rubik electrònics, controladors de joc, etc.
Rellotges despertadors, llums exteriors, etc.

Veure detalls

Producció automatitzada i d'alt rendiment

Deu plataformes de proves totalment automàtiques amb capacitat d'inclinació, vibració i rotació universals, amb una capacitat de prova diària de 2 milions d'unitats acabades.

LLEGIR MÉS
Màquina de perforació de precisió simultània de sis eixos; producció diària d'1 milió de peces microperforades d'alta precisió.

LLEGIR MÉS
Sis màquines integrades d'alta velocitat i totalment automatitzades, amb una capacitat d'envasat diària de 2 milions d'unitats.

LLEGIR MÉS
Equipat amb trenta torns automàtics de precisió importats de Taiwan, capaços de processar un milió de peces d'hardware cada dia.

LLEGIR MÉS
Quatre línies de muntatge d'interruptors de vibració i inclinació, amb una capacitat de producció diària de 3 milions d'unitats.

LLEGIR MÉS
Sis màquines de tall làser d'alta precisió i gran potència produeixen 1,8 milions de peces acabades diàries.

LLEGIR MÉS

Avantatges de l'enginyeria que importen al camp

Sis pilars tècnics que fan que els interruptors de sensor CSX siguin una opció de disseny fiable i de baix cost.

Disseny mecànic de potència zero

No hi ha corrent de repòs en estat estacionari: els dispositius es mantenen "adormits" fins que el moviment o la inclinació els desperta, allargant dràsticament la durada de la bateria en dispositius portàtils i rastrejadors IoT.

Miniaturització a nivell mil·limètric

L'embalatge de precisió de fins a 2,0 × 2,0 × 3,0 mm i més petit s'adapta als dissenys de PCB més ajustats en electrònica de consum i automoció compacta.

Estructura paral·lela multicanal

Les perles i els contactes paral·lels ofereixen una conducció sincronitzada i fiable: un enfocament de disseny que supera el contacte intermitent dels interruptors convencionals d'una sola bola.

Procés de xapat en or

Els coixinets de boles, els contactes i la carcassa del nucli estan fets amb un procés de xapat daurat gruixut, que garanteix una vida útil excepcionalment llarga.

Segellat al buit i alt IP

L'embalatge al buit protegeix contra el flux de soldadura, l'oxidació, la humitat i la pols, amb classificacions de segellat de fins a IP65–IP68 en models industrials.

Llarga vida mecànica

Els models bàsics tenen una classificació per a més de 500.000 cicles de commutació, amb una producció constant en els lots de producció.

1 · FUNCIÓ

Detecció de vibració/inclinació, lògica normalment oberta o normalment tancada, omnidireccional vs. unidireccional vs. multidireccional, angle de disparador i acció de disparador.

2 · Mètodes d'instal·lació

SMT, tauler horitzontal (cara amunt o cap avall), tauler vertical (de costat), tauler vertical (vertical), conjunt de tauler horitzontal, muntatge de tauler vertical, DIP i instal·lació de taulers enfonsats o angulats.

3 · SEGELLAMENT

Els requisits a prova de pols, a prova d'aigua i estanc al gas determinen si calen graus segellats al buit, IP55, IP65 o IP68 per a l'entorn operatiu.

4 · TOTA LA VIDA

El xapat d'or vs. plata, la resistència a l'oxidació i al desgast i l'embolcall de temperatura/humitat de l'aplicació afecten la fiabilitat de la commutació a llarg termini.

5 · CICLE DE TREBALL I CONDUCCIÓ

Els dissenys paral·lels de diversos canals, sèries de diverses perles, una sola bola gran o una sola bola petita influeixen en l'estabilitat de la conducció i la resistència de contacte.

6 · GAMMA ELÈCTRICA

La tensió de funcionament, l'absorció de corrent i les característiques de càrrega del circuit objectiu determinen la família de commutadors compatibles, des d'aplicacions de nivell µA fins a 24 VDC.

Una alternativa més intel·ligent als sensors G i giroscopis

Menor cost de BOM

Els nostres interruptors d'inclinació i vibració són una alternativa provada de baix cost i baixa potència als sensors G i giroscopis per a la detecció bàsica d'inclinació, orientació i moviment.

⚙

Personalització completa

Les mides específiques, la força de disparador, l'angle de disparador i les classificacions d'impermeabilitat es poden adaptar, amb el suport d'eines internes i prototips ràpids.

✓

Suport de procés complet

Des de la selecció de components i proves fins a la producció en massa, els nostres enginyers us donen suport de punta a punta per accelerar el vostre temps de llançament al mercat.

Personalització i comanda

Un procés senzill d'enginyer a enginyer dissenyat per fer que el vostre sensor passi a producció ràpidament.

1. Recomanacions de comunicació

Analitzar les condicions d'aplicació, identificar les condicions límit com ara l'angle d'inclinació, la font d'alimentació, els factors ambientals i l'espai d'instal·lació, determinar els paràmetres tècnics bàsics i anticipar els possibles riscos estructurals.

2. Recomanacions de selecció

Seleccioneu el model d'interruptor d'inclinació adequat en funció de les condicions de funcionament, compareu paràmetres clau com ara l'angle d'activació, la vida útil i l'embalatge, proporcioneu una selecció primària i una opció alternativa i publiqueu una taula de referència de selecció.

3. Provisió de mostra

Les mostres es preparen a petició, acompanyades d'especificacions i instruccions d'instal·lació, amb un termini de lliurament clarament definit; les mostres només estan destinades a l'avaluació de laboratori i no es poden utilitzar directament en el muntatge de producció en massa.

4.Proves i validació

Realitzeu proves de fiabilitat, com ara l'activació de l'angle d'inclinació, proves d'alta i baixa temperatura i envelliment de xoc; analitzar de manera col·laborativa anomalies, iterar solucions i verificar que els components compleixen les especificacions del nivell del sistema.

5.Producció en lots petits

Un cop finalitzat el pla, s'inicia la producció de prova, amb un control de qualitat implementat durant tot el procés per garantir estrictament la coherència del lot; Es recull la retroalimentació de les instal·lacions de camp per optimitzar els processos de muntatge i completar els preparatius per a la producció en massa.

6.Producció en sèrie a gran escala

Les línies de producció automatitzades funcionen de manera estable i s'ha establert un sistema integral de control de qualitat per garantir un subministrament continu; realitzem inspeccions aleatòries contínues, oferim suport tècnic i optimitzem els costos.

Informació de contacte

Shenzhen Chengshengxing Technology Co., Ltd.

Correu electrònic:

csx@csxkg.com
Tel:

008613501580825
Whatsapp:

008613501580825
Adreça:

6è pis, edifici B, zona est, parc industrial de Xingdao, parc tecnològic de Shangxue, carrer Jihua, carrer Bantian, districte de Longgang, Shenzhen

* Tingueu en compte els nostres requisits per a línies de productes estàndard com a referènciaQuantitat mínima de comanda
Nom del producte	MOQ
Caixes de plàstic	1000pcs
Caixes de palets de plàstic	1000pcs
Contenidors d'emmotllament rotacional	1000pcs

Sol·liciteu un pressupost i una mostra gratuïta

Poseu-vos en contacte amb el nostre equip per a consultes, cotitzacions o oportunitats de cooperació.

Ens comprometem a respondre a la vostra consulta en un termini de 24 hores. La vostra informació es mantindrà estrictament confidencial i s'utilitzarà únicament per respondre a la vostra sol·licitud; valorem les vostres necessitats i privadesa.

Preguntes freqüents

Els sensors de vibració i els interruptors d'inclinació CSX estan alimentats?

No. Els sensors de vibració mecànics i els interruptors d'inclinació CSX són purament mecànics amb un consum d'energia en silenci essencialment nul, ideals per a productes alimentats amb bateria i de baix consum, com ara dispositius portàtils, rastrejadors IoT i dispositius sense fil on cada microamplificador és important.

Els interruptors d'inclinació CSX poden substituir els interruptors de mercuri?

Sí. Els interruptors d'inclinació omnidireccionals i unidireccionals CSX s'utilitzen àmpliament com a reemplaçaments d'interruptors de mercuri respectuosos amb el medi ambient i compatibles amb RoHS per a la detecció de captació, detecció d'inclinació i alarmes antimanipulació en aparells i comptadors.

Quina és la política de mostra i la quantitat mínima de comanda?

CSX admet mostres gratuïtes per a l'avaluació d'enginyeria i ofereix MOQ flexible per a programes OEM/ODM. Contacteu amb el nostre equip de vendes a sales2@csxkg.com amb els detalls de la vostra aplicació i el volum objectiu.

Podeu personalitzar l'angle d'activació, la mida o la classificació impermeable?

Sí. Personalitzem l'angle d'activació, la mida del paquet, la qualificació impermeable i la força d'activació, amb el suport d'eines internes, producció automatitzada i suport tècnic de procés complet, des de la selecció fins a la producció en massa.

Els productes CSX compleixen els estàndards de compliment internacional?

Els productes CSX compleixen RoHS i es fabriquen sota un sistema de gestió de qualitat ISO9001. L'empresa té una qualificació d'empresa nacional d'alta tecnologia i múltiples patents i drets d'autor de programari.

Últimes notícies

Centre de notícies

Apr 23, 2025

Explicació detallada de l’interruptor de boles d’inclinació

Aplicat en electrodomèstics, seguretat, equipament esportiu i altres camps. Aquest producte té una alta sensibilitat ...

Més

Mar 07, 2025

Herois no vistos en cases intel·ligents: interruptors de vibracions

Les cases intel·ligents prioritzen la comoditat i la seguretat i els interruptors de vibracions tenen un paper "silen...

Més

Apr 23, 2025

Els sensors d’alta precisió impulsen el futur intel·ligent

La tecnologia Chengshengxing se centra en la investigació i el desenvolupament i la fabricació de sensors d’alt rendi...

Més
